ダウンドラフト固定床
炭化

（発電システム／炭化装置システム）

木片、わらブロック、竹片、トウモロコシの芯、ココナッツの殻、バイオマスペレット燃料などの農林廃棄物は、酸素供給を制限したガス化装置内で熱分解ガス化反応を起こし、可燃性ガスとバイオ炭を生成します。その後、ガスエンジンの燃料として使用されて発電されます。バイオ炭は日常生活や工業、農業生産に利用されます。

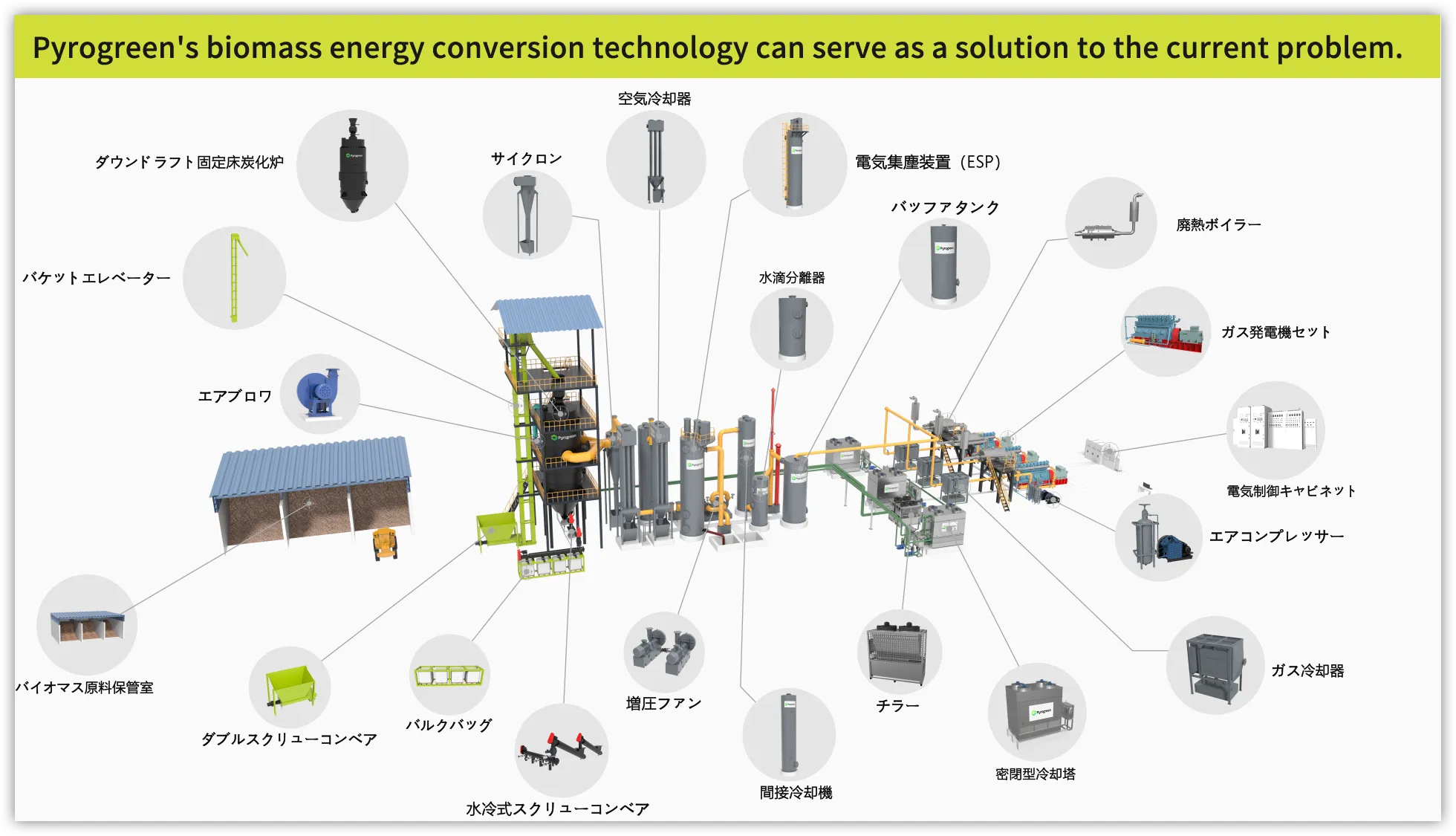

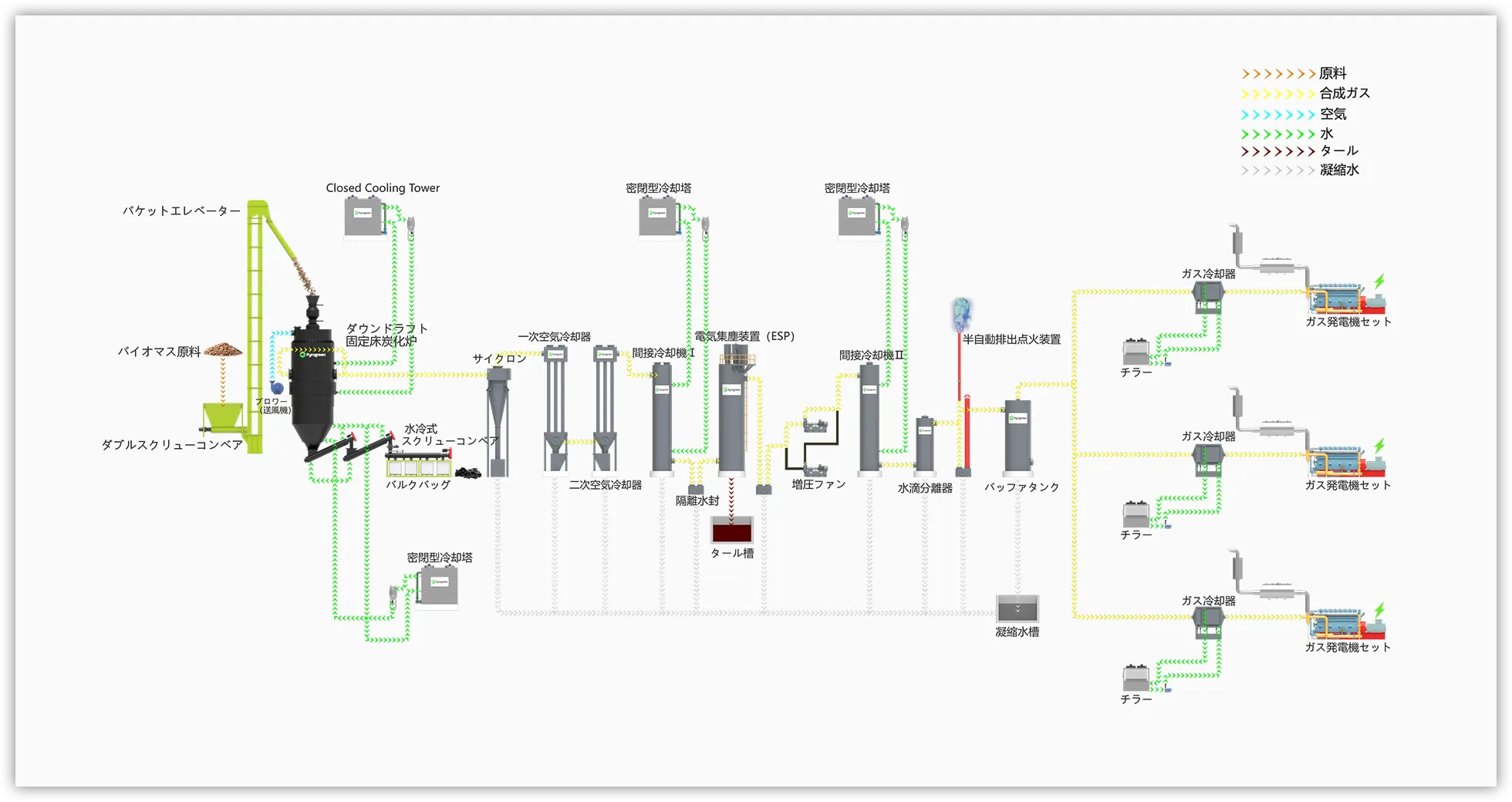

発電ソリューション

UFBGシリーズバイオマスガス化発電システムの技術仕様
モデル	WUFBG2400-5200
ガス化装置タイプ	アップドラフト固定床ガス化装置
ガス精製システムタイプ	ドライタイプ
ガス化剤	蒸気および熱風
バイオマスサイズ要件	直径：20mm-80mm、長さ：20mm-80mm
バイオマス水分要件	≥30%(WB) 最大55%(WB)
定格ガス流量（Nm³/hr）	モジュールあたり1,000-10,000
平均ガス発熱量（Kcal/Nm³）	1200-1800
精製後の定格熱出力（Kcal/hr）	1,200,000-12,000,000
発電用	モジュールあたり500-5000kW
冷ガスモード（浄化後）	≥70-75%
ガス化炉出口のガス温度（°C）	≤100℃
ESP出口のガス温度（°C）	≤45°C
灰除去	湿式灰／乾式灰除去システム

暖房ソリューション

パラメータ		バイオマスダウンドラフト固定床カーボナイザー(DFBC-BC/B)
モデル		UFBC1000	UFBC1500	UFBC2000	UFBC2500	UFBC3000	UFBC4000	UFBC5000
ガス化炉タイプ		アップドラフト固定床カーボナイザー
バイオマス投入範囲		木片、竹片、ココナッツの殻など
サイズ要件		20-100 mm
水分要件		≤30%
バイオマス消費量		1000Kg/H	1500Kg/H	2000Kg/H	2500Kg/H	3000Kg/H	4000Kg/H	5000Kg/H
ガスの熱量		>1200 Kcal/Nm3
バイオチャー出力(Kg/H)		≤150	≤225	≤300	≤375	≤450	≤600	≤750
熱出力	Kcal	≤1,764,706	≤2,647.059	≤3,529,412	≤4,411,765	≤5,294,118	≤7.058,824	≤8,823.529
	KW	≤2,052	≤3,078	≤4,104	≤5,130	≤6,156	≤8,208	≤10,260

事例紹介

製品ビデオ

ダウンドラフト固定床炭化発電システム(DFCPG-BC/B)

パイログリーンバイオマスロータリーキルン炭化／トレファクションシステム
